金屬化聚乙酯薄膜電容器

軸向導線
金屬化聚乙酯薄膜電容器 - 軸向導線

型態: MET

特性

  1. 自愈性。
  2. 體積小、重量輕。
  3. 無極性。

用途

  1. 自動控制系統。
  2. 通訊設備。
  3. 一般用途。

規格

Rated Voltage
額定電壓
100 ~ 630VDC
Capacitance Range
電容量範圍
0.01 ~ 10μF
Capacitance Tolerance
容量誤差
J(±5%), K(±10%)
Dissipation Factor(DF)
損耗因數
≤ 1% Max. at 1kHz and 20℃
Insulation Resistance(IR)
絕緣阻抗
C ≤ 0.33μF, IR ≥ 30,000MΩ
C > 0.33μF, IR ≥ 10,000MΩ / μF
Dielectric Strength
耐電壓
150% of rated voltage for 5sec
Operating Temperature
操作溫度
-40 ~ +85℃

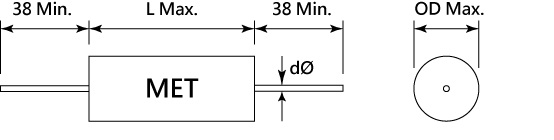

尺寸


RV 100VDC 250VDC 400VDC 630VDC
CAP(μF) / SIZE OD L OD L OD L OD L
0.01 5.5 14.0 5.5 14.0 5.5 14.0 5.5 14.0
0.015 5.5 14.0 5.5 14.0 5.5 14.0 5.5 14.0
0.022 5.5 14.0 5.5 14.0 5.5 14.0 6.5 14.0
0.033 5.5 14.0 5.5 14.0 5.5 14.0 6.5 19.0
0.047 6.5 14.0 6.5 14.0 6.0 19.0 7.5 19.0
0.068 6.5 14.0 6.5 14.0 6.5 19.0 8.5 19.0
0.1 6.5 14.0 6.5 14.0 7.5 19.0 10.0 19.0
0.22 6.5 14.0 6.5 14.0 9.5 19.0 11.5 25.0
0.33 8.0 14.0 7.5 19.0 11.5 19.0 14.0 25.0
0.47 7.0 19.0 8.5 19.0 11.0 25.0 14.0 31.0
0.68 7.5 19.0 10.0 19.0 13.0 25.0 17.0 31.0
1 9.0 19.0 10.0 24.0 14.0 31.0 19.0 31.0
2.2 11.0 24.0 12.0 31.0 18.0 36.0 23.5 40.0
3.3 14.0 24.0 14.5 31.0 21.0 36.0 27.0 46.0
4.7 13.5 31.0 17.5 31.0 22.0 40.0 33.0 46.0
6.8 16.0 31.0 16.0 46.0 22.5 57.0 33.5 56.0
10 19.0 31.0 19.5 46.0 27.0 57.0 41.0 56.0
