金屬化聚乙酯薄膜電容器
軸向導線 MEA 系列
金屬化聚乙酯薄膜電容器, 軸向導線, MEA系列
特性
具自癒性。
體積小、重量輕。
無極性。
用途
自動控制系統。
通訊設備。
一般用途。
規格
Rated Voltage
額定電壓		 100 ~ 630VDC
Capacitance Range
電容量範圍 		0.01 ~ 10μF
Capacitance Tolerance
容量誤差 		J(±5%), K(±10%)
Dissipation Factor (DF)
損耗因數(DF) 		≤ 1% Max. at 1kHz and 20℃
Insulation Resistance (IR)
絕緣阻抗(IR) 		C ≤ 0.33μF, IR ≥ 30,000MΩ
C > 0.33μF, IR ≥ 10,000MΩ / μF
Dielectric Strength
耐電壓 		150% of rated voltage for 60sec
Operating Temperature
操作溫度 		-40 ~ +85℃

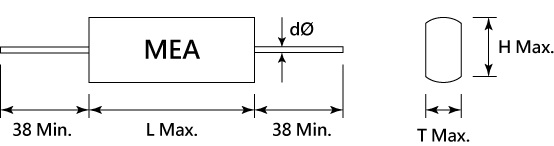

尺寸
金屬化聚乙酯薄膜電容器 MEA 尺寸
RV 100VDC 250VDC
CAP(μF) / SIZE L T H L T H
0.01 14.0 5.0 8.0 14.0 5.0 8.0
0.022 14.0 5.0 8.5 14.0 5.0 8.5
0.033 14.0 5.0 8.5 14.0 5.0 8.5
0.047 14.0 5.0 8.5 14.0 5.0 8.5
0.068 14.0 5.0 8.5 14.0 5.0 8.5
0.1 14.0 5.0 8.5 14.0 5.0 8.5
0.22 14.0 5.0 8.5 19.0 5.0 9.0
0.33 14.0 5.0 9.0 19.0 5.0 9.0
0.47 19.0 5.0 7.5 19.0 6.0 10.0
0.68 19.0 5.0 9.0 19.0 7.5 11.0
1 19.0 7.0 11.0 25.0 7.0 12.0
2.2 25.0 8.0 12.0 31.0 8.0 15.0
3.3 25.0 9.5 16.0 31.0 11.0 17.5
4.7 31.0 9.0 15.5 31.0 13.5 20.5
6.8 31.0 11.0 18.5 46.0 13.0 19.5
10 31.0 14.5 21.0 46.0 16.0 23.0
RV 400VDC 630VDC
CAP(μF) / SIZE L T H L T H
0.01 14.0 5.0 8.0 14.0 5.0 8.0
0.022 14.0 5.0 8.5 14.0 5.0 8.5
0.033 14.0 5.0 8.5 19.0 5.0 9.0
0.047 14.0 5.0 8.5 19.0 5.0 9.0
0.068 19.0 5.0 8.5 19.0 6.0 11.0
0.1 19.0 5.0 8.5 19.0 7.0 11.0
0.22 19.0 6.5 12.0 25.0 7.0 13.5
0.33 19.0 9.0 14.0 25.0 10.0 17.0
0.47 25.0 7.5 14.0 31.0 10.0 16.5
0.68 25.0 10.0 15.0 31.0 12.0 18.0
1 31.0 10.0 17.0 31.0 15.0 21.5
2.2 36.0 13.5 20.0 40.0 20.0 28.0
3.3 36.0 18.0 24.0 46.0 25.0 31.0
4.7 40.0 18.0 24.0 46.0 29.0 37.0
6.8 57.0 17.5 24.5 56.0 30.0 37.5
10 57.0 23.0 29.0 56.0 37.0 43.0
